【适用范围】
JIGAO-259B型化学防护服液密性测试仪（专利号：ZL201921645632.8），用于测试化学防护服的液密喷射和液密喷溅等性能，广泛应用于医疗、消防、安全防护、石油化工等行业以及质量监督检验，为化学防护服的开发、生产过程中的质量控制以及化学防护服使用中液密性能的检测提供科学可靠的依据。
【测试标准】
GB 24540-2009 附录I 防护服装 酸碱类化学品防护服 喷溅液密性测试方法
GB 24540-2009 附录J 防护服装 酸碱类化学品防护服 喷射液密性测试方法
GB24539-2009 附录B 化学防护服液体穿透性能测试方法
GB24539-2009 附录C 化学防护服液密性能测试方法
ISO 17491-3-2008防护服装.对化学品的防护用服装的试验方法.第3部分:抗液体喷射渗透的测定(喷射试验)
ISO 17491-4-2008防护服.对化学品的防护用衣服的试验方法.第4部分:抗液体喷雾渗透的测定(喷雾试验)
【测试原理】
向穿着在测试模特或人体测试对象上的化学防护服以特定的压力、流量，按照规定的时间进行喷射（喷射法）或喷溅（喷溅法）测试溶液后，检查化学防护服内表面和测试模型或人体测试对象穿着的吸水性指示服的表面，通过与标准污渍面积的比对，判定化学防护服的液密性能。
【仪器结构】
化学防护服液密性测试装置主要由供液系统、喷液机构及模型转盘等部分组成。

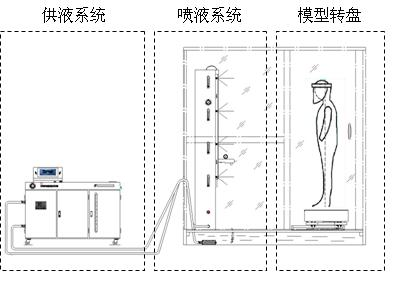

化学防护服液密性测试系统整体示意图
1、供液系统
供液系统包括：供液水箱、供水水泵、回水水泵、人机操作界面及电器控制系统等。测试人员通过人机界面（智能灵动电子触摸系统）操作控制测试过程。
2、喷液系统
喷液系统包括喷射系统和喷溅系统两大部分。喷射系统由喷射喷嘴、喷射挡板、喷嘴升降机构、压力表、喷射压力调节阀、喷射稳压阀等构成；喷溅系统由喷溅喷嘴、喷溅挡板、流量计、压力表、喷溅稳压阀等构成。
3、模型转盘
模型转盘包括转盘旋转机构、转盘前后移动机构及转盘的定位控制等。
【仪器特性】
1、智能涡轮流量计实时、直观显示管内液体流量瞬时流量单位L/h
2、智能触摸屏控制，自动记录喷射、喷溅、晾干时间
3、配置有声光报警提示试验结束
4、独家采用高扬程旋涡泵在高压力情况下持续提供试液
5、防腐压力表准确指示管路中压力
6、全不锈钢淋浴房式的防护装置有效阻隔试液飞溅，保持室内卫生，美观可靠
7、标准假人旋转工作台，拆卸方式简单，便于穿脱指示服和防护服
8、步进电机驱动，定位准确
9、采用RM32位微处理器,内嵌操作系统,系统稳定可靠
10. 喷溅喷头材质:304不锈钢
11. 喷射喷头材质: 聚四氟乙烯
12. 淋浴房材质: 8MM特种钢化玻璃
【技术参数】
1、时间设定范围：0～99.99s；分辨率：0.01s；
2、转盘转速：1 r/min；
3、喷杆上喷嘴安装间距：450mm；
4、喷溅喷杆中心与转盘中心间距：1500mm；
5、喷嘴喷雾角：75°；
6、供液压力：300 Kpa（喷溅测试）；
7、喷溅流量：1.14士0.1 L/ min；
8、喷射喷嘴：喷嘴口直径（4±1）mm，喷嘴口长度（4±1）mm，喷嘴管内径（12.5±1）mm；。
9、喷射压力计与喷嘴口的距离为（80±1）mm；
10、喷射压力计处液体压力为150kPa；
11、工作电源：AC220V±10% /50Hz 总功率： ≤1.65KW
12、外观尺寸：2000mm×1000mm×2940mm（测试室）
800mm×600mm×750mm （主机控制器）
13、重量：800KG
【测试舱参数】
测试舱长宽高 |
2000mm×1000mm×2940mm |
喷溅喷头与假人距离 |
1500mm |
测试舱材质 |
不锈钢+铝合金+有机玻璃 |
喷溅喷头角度 |
75º |
测试舱内部空间 |
1980mm×980mm×2800mm |
喷溅喷头间距离 |
450mm |
测试舱材质厚度 |
8mm |
时间显示方式 |
触摸显示屏 |
喷溅喷嘴口直径 |
1.3mm（标准没要求） |
流量显示方式 |
触摸显示屏 |
喷射喷嘴口直径 |
3mm |
喷射喷头材质 |
聚四氟乙烯 |
喷射喷头与假人距离 |
1000mm |
喷溅喷头材质 |
不锈钢 |
